关于电火花线切割机床快走丝的问题，我们总结了以下几点，给你解答：
电火花线切割机床快走丝
Sg两种方法：
A、 对准标记设定参考点
在机床上设置对准标记，注意对于磨床使用倾斜轴控制功能的轴上不能使用本功能。
准备工作：
a：1005#1设为1——各轴返回参考点不使用挡块方式
此时返回参考点就不需要使用减速信号*DEC。
b：1815#5设为1——使用绝对位置编码器
1815#4设为0——绝对位置编码器原点位置未确立
1006#5设为0——返回参考点方向为正向
c：切断NC电源，断开主断路器
d：把绝对位置编码器的电池连接到伺服放大器上
e：接通电源
自动检测编码器基准点（检测编码器的1转信号）
（如果未进行此项操作继而进行参考点回零的话出现PS0090号报警）
a：用手动或者手轮方式进给，让机床电机转动1转以上
b：断开电源再接通电源
设定参考点
a：JOG方式下对各轴手动移动，将机床移动到1006#5设定的反方向处，例如上面设的1006#5为0即返回参考点方向为正向，则将机床移至负向，如下图：
b：按1006#5设定的返回参考点的方向移动机床，直至机床对准标记与参考点位置重合，当位置快要重合时使用手轮进给进行微调。
c：将1815#4设为1——绝对位置编码器原点位置已确立。
B、 无挡块返回参考点
不需要安装限位开关和挡块
准备工作：
a：1005#1设为1——各轴返回参考点不使用挡块方式
此时返回参考点就不需要使用减速信号*DEC。
b：1815#5设为1——使用绝对位置编码器
1815#4设为0——绝对位置编码器原点位置未确立
1006#5设为0——返回参考点方向为正向
c：切断NC电源，断开主断路器
d：把绝对位置编码器的电池连接到伺服放大器上
e：接通电源
自动检测编码器基准点（检测编码器的1转信号）
（如果未进行此项操作继而进行参考点回零的话出现PS0090号报警）
a：用手动或者手轮方式进给，让机床电机转动1转以上
b：断开电源再接通电源
设定参考点
a：JOG方式下对各轴手动移动至参考点返回方向的反方向，然后以1006#5设置的方向向参考点移动。
对移动过程如果不满足以下条件则会发出PS0090报警。
进给速度F=【（伺服位置偏差*60）/1000】*伺服环增益*检测单位
其中伺服位置偏差为参数1836设定值
伺服环增益为参数1825设定值乘以0.01
检测单位是以um为单位
参考点返回的栅格间隔就是电机旋转一周参考计数器容量，1821参数的设定值。
b：把轴移动到想要设为参考点的位置之前，大约1/2栅格的距离
c：选择返回参考点方式对各轴进行返回参考点操作，当机床到达参考点时返回参考点完成信号ZPx为1,1815#4自动变成1。
对参考点位置的调整
使用栅格偏移功能，可以对参考点在1个栅格范围内进行微调。通常一个栅格和电机旋转一周机床的移动量相等。
使参考点错开一个栅格以上位置时须改变挡块的安装位置（有挡块时），或者修改参考点设定（无挡块时）的方法。
a：执行手动返回参考点
b：在位置画面将所有轴的相对位置归零
c：手轮进给将机床移动到所想设的参考点位置，读取相对位置值
d：将读取的值写入参数1850——各轴栅格偏移量中。
e：断电开机再次返回参考点检查参考点位置是否正确。
在驱动器侧找到TU2，然后一直按住确定，驱动器就会自动将当前位置设置为机械零点。

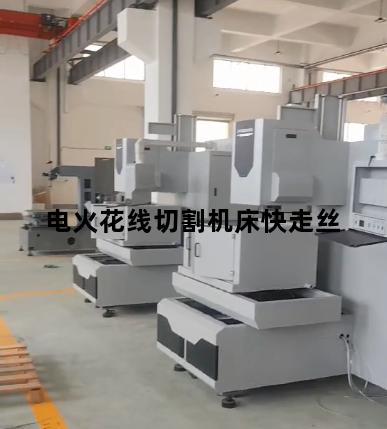

电火花快走丝线数控切割机床的结构示意图
25千瓦的电机要用10平方的铝线。
25KW的电机额定电流是65A电流。10平方的承载电流是60A6平方的是42A16平方是80A
我国常用导线标称截面（平方毫米）规格为：1.5、 2.5、 4、 6、 10、 16、 25等，因此可选10平方的铝电缆。
扩展资料：
电机的划分
1.按工作电源种类划分：可分为直流电机和交流电机。
1）直流电动机按结构及工作原理可划分：无刷直流电动机和有刷直流电动机。
有刷直流电动机可划分：永磁直流电动机和电磁直流电动机。
电磁直流电动机划分：串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。
永磁直流电动机划分：稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。
2）其中交流电机还可划分：单相电机和三相电机。
2.按结构和工作原理可划分：可分为直流电动机、异步电动机、同步电动机。
1）同步电机可划分：永磁同步电动机、磁阻同步电动机和磁滞同步电动机。
2）异步电机可划分：感应电动机和交流换向器电动机。
感应电动机可划分：三相异步电动机、单相异步电动机和罩极异步电动机等。
交流换向器电动机可划分：单相串励电动机、交直流两用电动机和推斥电动机。
3.按起动与运行方式可划分：电容起动式单相异步电动机、电容运转式单相异步电动机、电容起动运转式单相异步电动机和分相式单相异步电动机。
4.按用途可划分：驱动用电动机和控制用电动机。
1）驱动用电动机可划分：电动工具（包括钻孔、抛光、磨光、开槽、切割、扩孔等工具）用电动机、家电（包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、吸尘器、照相机、电吹风、电动剃须刀等）用电动机及其他通用小型机械设备（包括各种小型机床、小型机械、医疗器械、电子仪器等）用电动机。
2）控制用电动机又划分：步进电动机和伺服电动机等。
5.按转子的结构可划分：笼型感应电动机（旧标准称为鼠笼型异步电动机）和绕线转子感应电动机（旧标准称为绕线型异步电动机）。
6.按运转速度可划分：高速电动机、低速电动机、恒速电动机、调速电动机。低速电动机又分为齿轮减速电动机、电磁减速电动机、力矩电动机和爪极同步电动机等。
调速电动机除可分为有级恒速电动机、无级恒速电动机、有级变速电动机和无级变速电动机外，还可分为电磁调速电动机、直流调速电动机、PWM变频调速电动机和开关磁阻调速电动机。
异步电动机的转子转速总是略低于旋转磁场的同步转速。
同步电动机的转子转速与负载大小无关而始终保持为同步转速。
参考资料来源：
百度百科-电机
25千瓦的电机要用10平方的铝线。
由功率公式P=1.732UIcosφ 有I=P/(1.732Ucosφ)，所以电流可如下计算：
I=25/(1.732x0.38x0.85)=45A(用三相市电计算，功率因数取0.85)
根据口诀，估计电缆截面在10平方以下，故每平方的安全载流量为5A，所以电缆的平方数=45/5=9平方。
我国常用导线标称截面（平方毫米）规格为：1.5、 2.5、 4、 6、 10、 16、 25等，因此可选10平方的铝电缆。
25KW的电机额定电流是65A电流。10平方的承载电流是60A6平方的是42A16平方是80A这样来看因为现在的大多数电缆直径都不够，所以我建议最好用10MM以上
最小也少要10平方铜芯线
用十平方铜芯线或用十六平方铝芯线即可
