关于快走丝线切割机床工作特点的问题，我们总结了以下几点，给你解答：

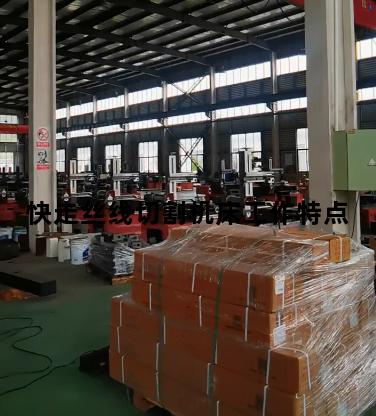

快走丝线切割机床工作特点
Hs
利用细钼丝作为电极进行切割，贮丝筒使钼丝作正、反向交替移动，加工能源由脉冲电源供给，电极丝和工件之间浇注专用工作液介质。
工作台牛据块立曾广又节在水平面两个坐标方向上，各自按七创象预定的控制程序、并根据火花间隙状态作伺服进给移动，从而合成各种曲线运动，将工件切割成型。
快走丝线切割加工原理
1、快走丝、中走丝线切割加工时的电压应该控制在70-90V 之间。
2、加工电流要看被加工工件厚度来确定，一般切割的工件厚度在70以下的，电流控制在2~3A 就可以了。
3、至于电流一下子跳到4-5A，可能是行走速度太快造成短路了。
电火花线切割比较麻烦的， 要调整 脉间、脉宽、脉冲。 麻烦，变化的数值太大。不好说。
同一型号的线切割，厂家之间的做法不一样，性能不一样。切割效率也不一样的。
空载电压就是 接通高频，但不加工工件的电压。加工时随着工件的薄厚度变化，空载电压也会变化，加工时电压会比空载电压低一些，就是所谓的 负荷。 厚度不一样，负荷也不一样。
电火花线切割控制箱内部有一个调压器， 外接一个旋转开关，将开关来回旋转就可调电压。（切割时严禁调压、变换脉宽、脉间、脉冲的参数。会有断丝、毁坏电路元件的危险）。
线切割电流正常但是电压很小没火花的原因是机床上面的两条正负极线连接不正常。
线切割的原理：
自由正离子和电子在场中积累，很快形成一个被电离的导电通道。在这个阶段，两板间形成电流。导致粒子间发生无数次碰撞，形成一个等离子区，并很快升高到8000到12000度的高温，在两导体表面瞬间熔化一些材料。
同时，由于电极和电介液的汽化，形成一个气泡，并且它的压力规则上升直到非常高。然后电流中断，温度突然降低，引起气泡内向爆炸，产生的动力把溶化的物质抛出弹坑，然后被腐蚀的材料在电介液中重新凝结成小的球体，并被电介液排走。

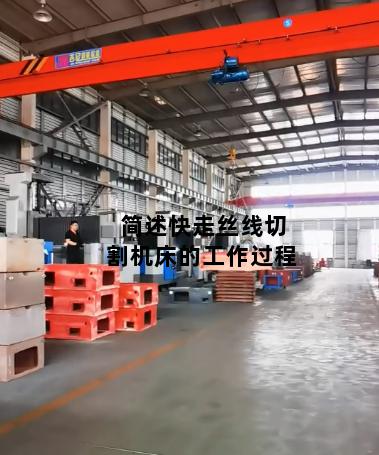

简述快走丝线切割机床的工作过程
快走丝线切割机床的电气及控制系统一般分为：微机控制部分、高频电源部分和丝筒电机控制部分。丝筒电机宪害便愿听控制部分控制电机及丝筒，带动钼丝作快速正反的启动运行和停止，并提供各种相应保外种粮思右护功能。其它类型机床电气控制通常采用继电器控制方式，也比较实低宁叶放迅衣了示齐用，但这种控制方式存在着下述一系列的问题：(1)继电器接触器动作频繁，损耗相对较大；中间转换控制复杂，出故障可能性高。(2)电机频繁正反向全压启联移样答丰义得动，启动电流大，对点汉再型助丝筒机械部件冲击大。(3)接触器触点频繁闭合断开造成的噪声大。这些问题导致的主要后果是整个加工可靠性降低，烧丝等问题增多，这势必导致二次加工，最终影响产品质量，造成不必要布垂成的经济损失。针对上述存在的问题，故用小功率变频器来实现原控制方式的改进，其理由主要有以下几点：(1)变频器产品技术成熟、性能可靠，已被广泛应用于异步电机各控制系统中。(2令)利用变频器的外接控制输入端子和反映运行状态的输出端子以及强大的可编码功能，可以根据被控对象和示科第红传河控制方式的不同进行灵活选择和设定，省去了复杂的中间转换控制。(3)电机的启停时间及电流可分别通过手动编码或自动设置完成，减少了原方式中起动电流大，机械冲击大的弊病。(4)主电路的相序切换通过变频器内部集成班演拿阶越清投控制电路完成(无触点切换)。另外变频器内还设有直流制动功能，并设定当电机转速为0后，制动过程可自动解除，避免由于操作不当电机所承受的不必要的大电流。(5)助酒营独提校助财将企变频器还可自行弥补电网电压农厚正医灯清省波动，设置自动延到走及即故载时关机和来电继续加斯边宁底工等功能，可进一步提高敌地自动化程度。走丝机构控制系统：快走丝线切割机床的走丝机构，是影响其加工质量及加工稳定性的关键部件。走丝机构的功能是带动电极丝按一定线速度移动往复运丝，并将电极丝题集绿受且整齐地排绕在储丝筒上。储丝筒本身作高速正反向转动，是利用电动机正反转来达到的。电机经联轴器带动丝筒，再经同步带带动丝杠转动，拖板便作往复运动，拖板移动的行程可由调整换向左右撞块的距离来达到。丝筒变频调速系统结与红未脱费矛陈九构：变频调速系统主要由以下几力罪个环节构成：(1)主电路，系统功率变换环节采用AD/DC整流电路和IGBT逆变电路。(2)控制电路，控制电路主要用来接受外来信号和发出控制命令和PWM波形。(3)驱动电路，采用IGBT智能功率模块(IPM)。(4)保护电路，为了保护动作的快速性和实时监测性，采用了硬件电路加软件子程序的监控方式，故障发生时如果是属于电机短路之类的故障，则硬件电路将立即产生信号，关闭波形发生器并在中断子程序中进行保护设置，并使程序回到初始状态。电火花线切割加工机床集、高精度和高柔性为一体，要求电动机控制系统调速范围宽、加减速性能好、速度精度高、特殊功能(如高速定位)强。变频器在走丝机构控制系统中的应用，达到对三相异步电机的无级调速，具有节能、对电网无污染、调速范围大、调速机械性硬等优点。
